水平出し完了

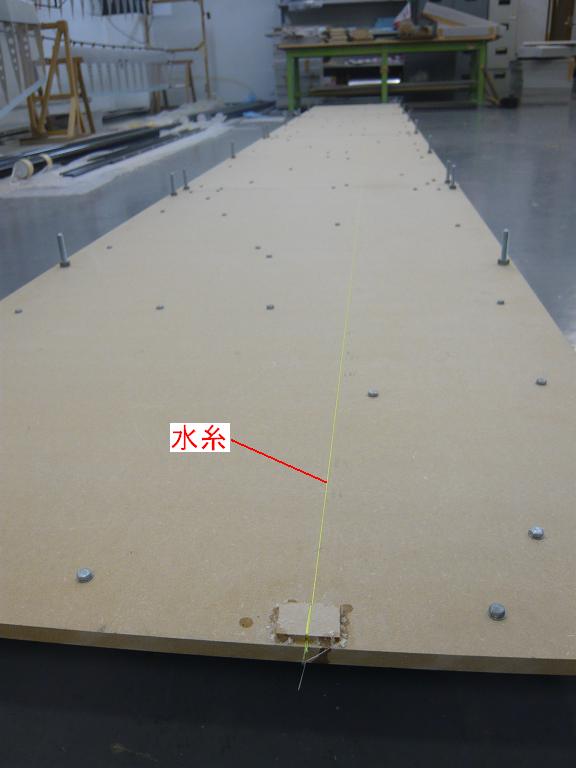

定盤の水平出しが終わりました！











↑Jigを立てる際の基準となる”水糸”も張られています．

明日からは，JIg立てが始まりますっ！

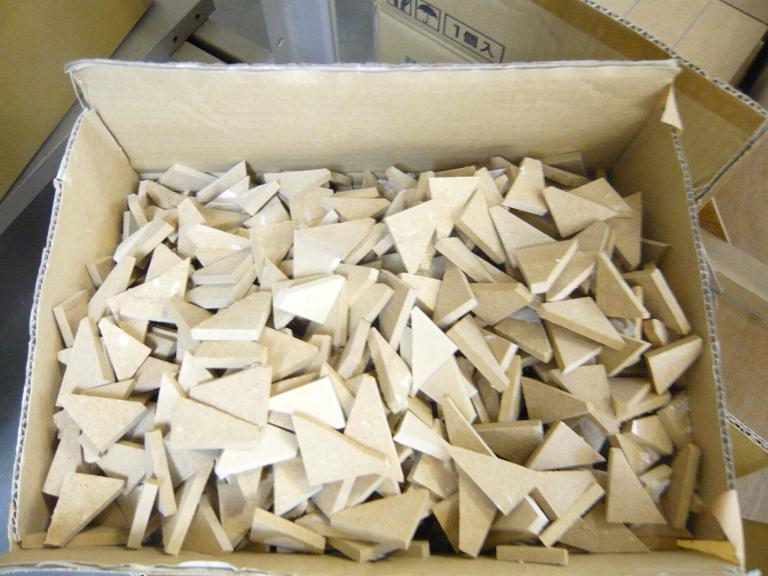

直角がいっぱいです．全部で900個くらい作ったそうです．
作業を終えたときの直角職人の一言
「ベルトサンダーは，しばらく見たくないっス・・・」


おまけ









「Qoo～」
最近飲んでないな～．

径増しもやってます

RibSettingの準備と並行して，主翼桁の径増しもしています．









↑まず，ベニヤで型を作ります．









↑型に沿うようにプラ板を固定し，ウレタンを充填します．

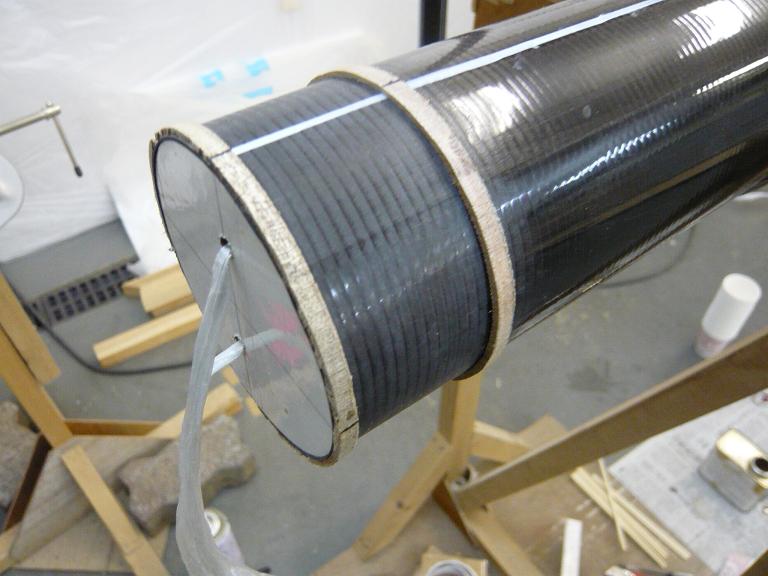

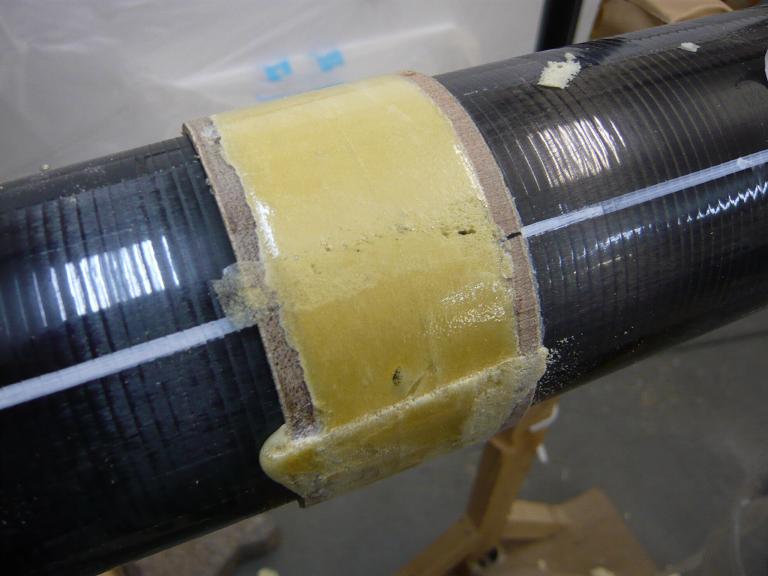

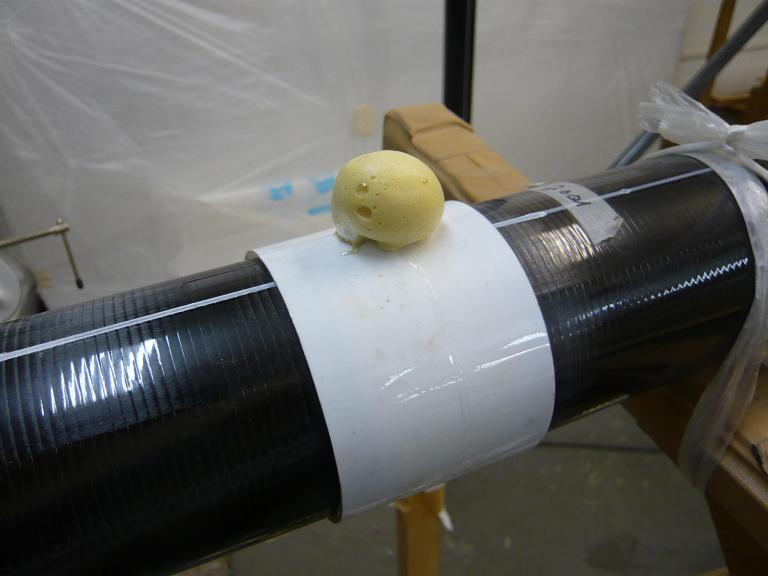

↑ウレタン硬化後

さらに，桁に入るように削ってあげれば径増しの作業は終わりです．

今日だけでは終わらなかったので，明日も頑張りますっ！！

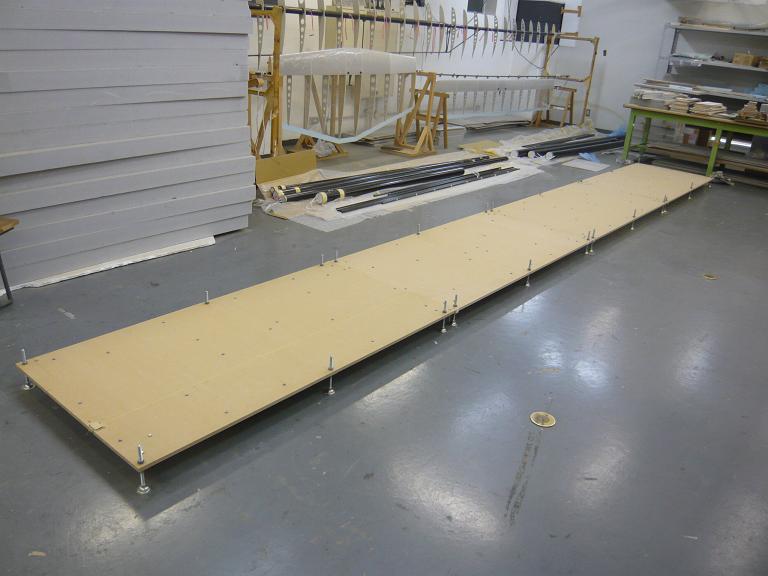

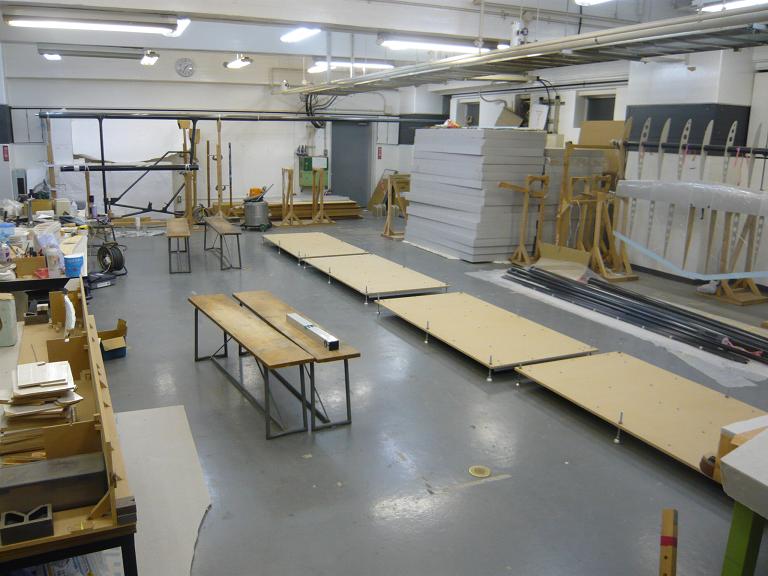

↑定盤に足が生えました．裏にはアングル材も付いています．

明日は水平だしです！

RibSetting準備開始！！

RibSettingの準備が始まりました．

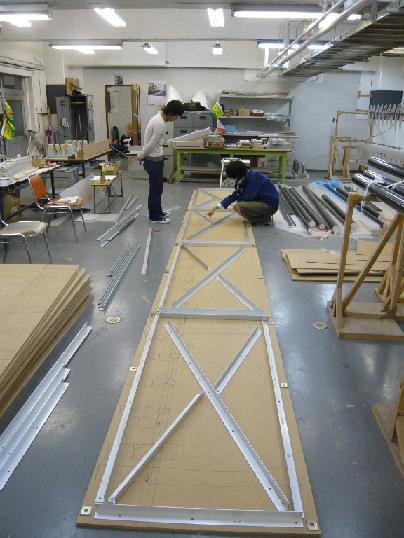

↑定盤の準備中です．
MDFボードの裏面に固定するアングル材の位置決めをしています．
アングル材と定盤はボルトで固定しますが，表面には水糸やJigがくるので，
それに干渉しないような配置にしてあげます．

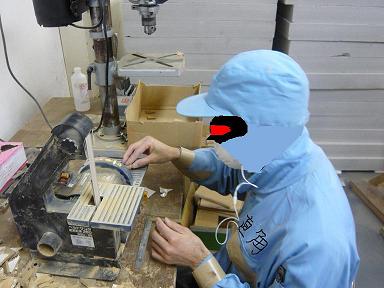

直角職人が直角を作っていますっ！
直角は，ＭＤＦやベニヤの破材から作られていて，ベルトサンダーで削ります．
すると粉が舞い，職人もそのまわりも黄色い粉でコーティングされます（笑）

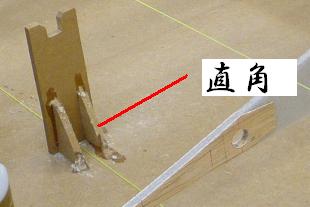

↑ちなみに，これが直角です．
Jigと定盤を固定するのに使います．


2月はRibSettingを5回やる予定です．
かなりキツキツなスケジュールですが，がんばりますっ！！

桁に通っった！

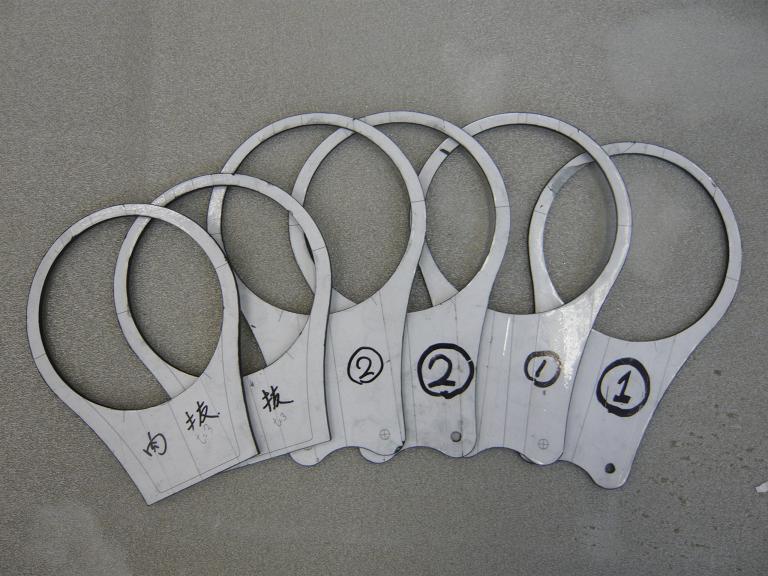

主翼のフランジに桁が通りました．
前に，カエルと名乗っていたあいつです．









大穴が開いてます．
日大の桁は上下追加がされていて断面が円ではないので，
こういう現物あわせは難しいです．

まだまだこういう部品が残っていますが頑張りますっ！！

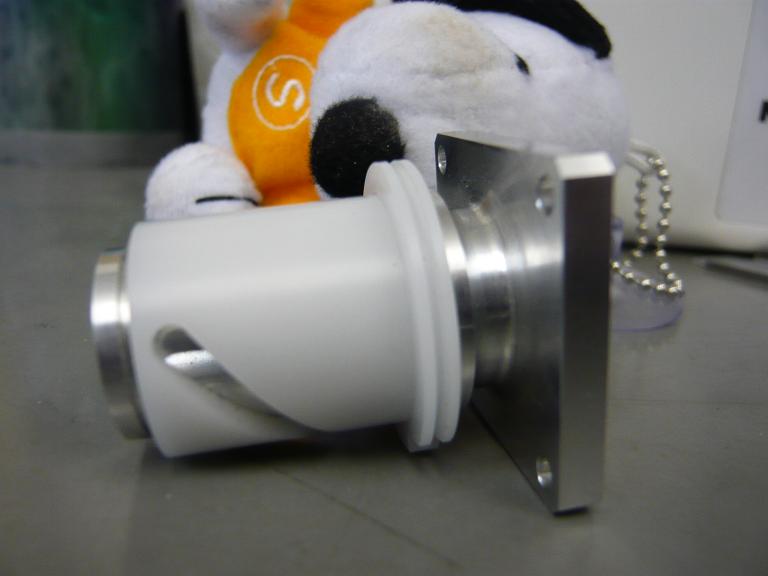

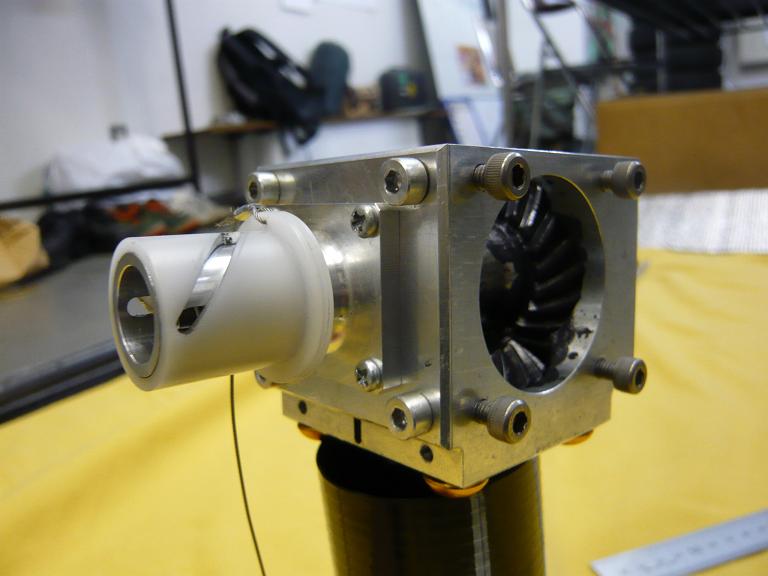

それと，工作技術センターにお願いしていた可変ピッチ用の部品ができました．









上ギアボックスの後ろに取り付けられます（写真はMowe24のものです）．
ワイヤーで引っ張ると，こいつが動いて可変ピッチが動作するのですっ！

Ribの現物あわせはじめました！！

Ribの現物あわせが始まりました！

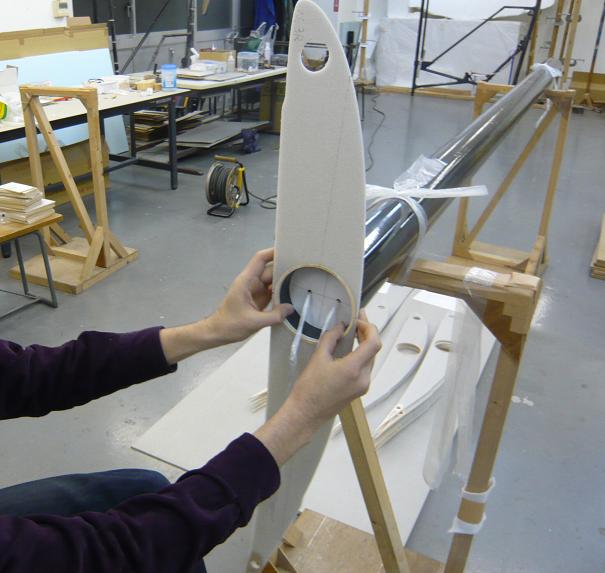

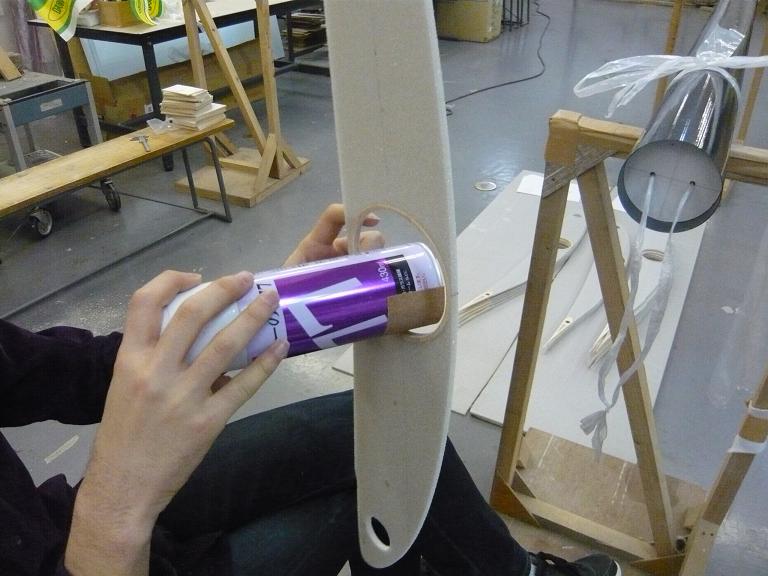

↑桁に入るように，削っていきます．

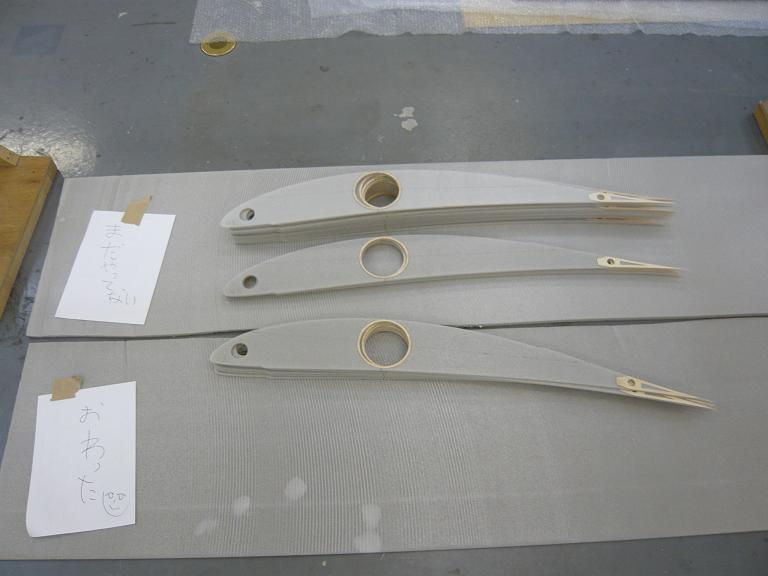

↑入りました～．









まだまだたくさんありますが，ガンバりますっ！！



先日，鳥コン休止という，とっても残念な発表がありました．

発表の前日に，航研現役メンバーと「説明会の日時はいつなんだろうね」と
話していた矢先のできごとでした．

今年は，鳥人間が琵琶湖を飛ぶ姿をみることはできませんが，来年は開催
されるようなので，それを楽しみにしています．
